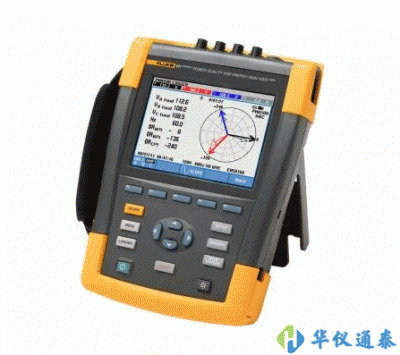

美國Fluke 437系列II Basic 400Hz電能質量和能量分析儀專為國防和航空工業而設計。437 II Basic 能夠測量高達 400 Hz 的頻率,是在潛艇、飛機及其他的運輸應用中進行作業的人員*備工具。
關鍵字:Fluke 437II,Fluke 437II電能質量和能量分析儀,美國Fluke電能質量和能量分析儀
美國Fluke 437系列II Basic 400Hz電能質量和能量分析儀專為國防和航空工業而設計。437 II Basic 能夠測量高達 400 Hz 的頻率,是在潛艇、飛機及其他的運輸應用中進行作業的人員*備工具。
美國Fluke 437系列II Basic 400Hz電能質量和能量分析儀產品簡介:
專為運輸應用而設計
Fluke 437 系列 II Basic 400Hz 電能質量和能量分析儀專為國防和航空工業而設計。 437 II Basic 能夠測量高達 400 Hz 的頻率,是在潛艇、飛機及其他的運輸應用中進行作業的人員*備工具。
美國Fluke 437系列II Basic 400Hz電能質量和能量分析儀產品應用:
400 Hz 測量S][64] – 捕獲航空和*用電力系統的電能質量測量值。[S][64]
電參數波形數據捕獲– 捕捉快速的 RMS 數值以查看每個波形,從而可以確定電壓、電流和頻率的數值如何相互作用。
功率逆變器效率 – 測量交流輸出功率/直流輸入功率,監測逆變器效率。
電能量貨幣化 – 計算因電能質量差而產生的財務成本。
電能量評估 – 量化判斷節能設備安裝前后能耗的改善情況。
一線故障排除 – 快速診斷屏顯問題以恢復在線運行狀態。
預防性維護 – 在電能質量問題引起停機前進行監測和預測。
長期分析 – 發現難以察覺的問題或間歇性問題。
負載研究 – 增加負載前驗證電氣系統的容量。
美國Fluke 437系列II Basic 400Hz電能質量和能量分析儀產品特點:
400 Hz 測量: 通過提高電源頻率至 400 Hz,變壓器和電機比 50 和 60 Hz 時的體積更小、質量更輕,更加有利于飛機、潛艇、宇宙飛船和其他*用設備和手持工具的應用。 437 II型號實現了此類航空和*用系統電能質量的測量。
功率逆變器效率: 同時測量電力電子系統的交流輸出功率和直流輸入功率(使用可選的直流電流鉗)。
電參數波形數據捕獲: 捕獲快速變化的 RMS 數據,顯示半周期和波形來描述電氣系統動態特性(發電機起動、UPS 切換等等)。
能量損失分析器: 通過對標準的有功和無功功率測量、不平衡和諧波功率進行量化,以確定電能損失造成的財務成本。
實時故障排除: 使用光標和縮放工具分析趨勢。
*全級別: 引入線額定使用 600 V CAT IV/1000 V CAT III。
測量*有三相和中性線: 內置 4 個柔性電流探頭,增強的細柔性設計以適合緊密的位置。
自動趨勢分析: 每次測量都會自動記錄,無需進行任何設置。
系統監測器: 根據 EN50160 電能質量標準,在一個屏幕上顯示 10 個電能質量參數。
記錄儀功能: 可配置任何測試條件,可按用戶定義的間隔記錄很多 600 個參數。
查看圖形和生成報告: 附帶分析軟件。
電池壽命: 鋰離子電池組每次充電可運行 7 小時。
電參數波形數據捕獲:
對一些用戶而言,負載切換是引起電能質量問題的原因之一。 負載開啟時,大電流消耗有時會引起電壓降低,使其他設備無法正常工作。 435 和 437 II系列型號的電參數波形功能使用戶可以同時高速捕獲電壓、電流和頻率信號,從而查找出現問題的原因。 電參數波形功能超出了標準的電能質量測量范圍;電參數波形功能快速的數據捕獲模式能夠表征系統的動態性。
在給定時間內持續地捕獲電壓和電流的波形,并詳細顯示在屏幕上;功率的波形則由該數據推導出。 此外,還可存儲和檢索電壓、電流和頻率的半周波 RMS 值以進行分析。 此功能對于備用發電系統和不間斷電源系統的可靠性測試來說尤為重要。
這些統一功率分析計算用于量化因電能質量問題引起的電能量損失成本。 計算內容還包括具體的設施信息,“電能量損失分析器很終確定設施因電能量浪費而造成的成本損失。
功率逆變器效率:
功率逆變器負責將直流電流轉換成交流電流或?qū)⒔涣麟娏鬓D(zhuǎn)換成直流電流。 太陽能發電系統通常具有一個能從太陽能電池中吸收能量并將其轉換為有用交流電能的逆變器。 逆變器會隨時間而老化,需定期檢查。 通過比較輸入和輸出功率,可以得出系統效率。 435 和 437 II 型號可通過同時測量系統的直流和交流功率,測定逆變器效率,從而確定在轉換過程中損失了多少功率。
統一功率分析:
以前,只有專家能夠計算出因電能質量問題損失的電能量;電力公司可以計算出成本,但必要的測算流程超出了普通電工的能力范圍。 借助 430 II系列新的專有的統一功率分析功能,您可以使用手持式工具來確定電能的損失量,精計算額外的消耗成本。 Fluke 的“統一功率分析專有系統提供很*面的電能量視圖,測量內容包括:
傳統功率 (Steinmetz 1897) 和 IEEE 1459-2000 的參數
詳細的電能量損失分析
不平衡分析
這些統一功率分析計算用于量化因電能質量問題引起的電能量損失成本。 計算內容還包括具體的設施信息,“電能量損失分析器很終確定設施因電能量浪費而造成的成本損失。
自動趨勢分析 - 快速查看趨勢:
獨特的自動趨勢分析能讓您快速發現不同時間出現的變化。 每個顯示的讀數都會自動而連續地進行記錄,無需設置閾值或間隔時間,也無需手動啟動該流程。 您可以快速查看三相線及中性線上的電壓、電流、頻率、功率、諧波或閃變的變化趨勢。 而且您可以利用光標和縮放功能來分析變化趨勢,即使背景記錄仍在進行中
系統監測器 - 易于按照 EN50160 來檢查性能:
只需借助一個按鈕,這種獨特的系統監測器便能讓您總覽電力系統的性能,并能檢查輸入的電能是否符合 EN50160 限值或是您自己的定制規格。 總覽信息顯示在單個屏幕上,并有顏色標記條清楚地標出哪些參數超出了限值。
系統監測器總覽屏幕可以即時查看電壓、諧波、閃變、頻率及電壓驟降和驟升的數量是否超出設置限值。 并有一個詳細列表列出了超出設置限值的*有事件。
記錄功能可讓您定制測量選擇,并能即時分析用戶可選的參數。
測量和記錄功率 (W)、VA 和 VAR。 434 新增了能耗記錄功能。
可跟蹤諧波數達 50 次,并按照 IEC61000-4-7 的要求測量和記錄THD
美國Fluke 437系列II Basic 400Hz電能質量和能量分析儀技術參數:
產品技術指標 | ||||
電壓 | 型號 | 測量量程 | 分辨率 | 精度 |
Vrms(交流 + 直流) | 1 V 至 1000 V 相電壓 | 0.01 V | ±0.1% 額定電壓4 | |
Vpk | 1 Vpk 至 1400 Vpk | 1 V | 5% 額定電壓 | |
電壓峰值因數 (CF) | 1.0 > 2.8 | 0.01 | ±5% | |
Vfund | 0.1 V | ±0.1% 額定電壓 | ||
電流(精度不包括電流鉗精度) | ||||
電流(交流 + 直流) | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±0.5% ±5 個計數 |
i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±0.5% ±5 個計數 | |
1 mV/A 1x | 5 A 至 2000 A | 1A | ±0.5% ±5 個計數 | |
1 mV/A 10x | 0.5 A 至 200 A(僅交流電) | 0.1 A | ±0.5% ±5 個計數 | |
Apk | i430-Flex | 8400 Apk | 1 Arms | ±5% |
1 mV/A | 5500 Apk | 1 Arms | ±5% | |
電流峰值因數 (CF) | 1 至 10 | 0.01 | ±5% | |
Amps? | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±1% ±10 個計數 |
i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±1% ±10 個計數 | |
1 mV/A 1x | 5 A 至 2000 A | 1 A | ±1% ±10 個計數 | |
1 mV/A 10x | 0.5 A 至 200 A(僅交流電) | 0.1 A | ±1% ±10 個計數 | |
Afund | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±0.5% ±5 個計數 |
i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±0.5% ±5 個計數 | |
1 mV/A 1x | 5 A 至 2000 A | 1 A | ±0.5% ±5 個計數 | |
1 mV/A 10x | 0.5 A 至 200 A(僅交流電) | 0.1 A | ±0.5% ±5 個計數 | |
Hz | ||||
Fluke 437 @ 50 Hz 額定頻率 | 42.500 Hz 至 57.500 Hz | 0.001 Hz | ±0.01 Hz | |
Fluke 437 @ 60 Hz 額定頻率 | 51.000 Hz 至 69.000 Hz | 0.001 Hz | ±0.01 Hz | |
Fluke 437 @ 400 Hz 額定 | 340.0 Hz 至 460.0 Hz | 0.1 Hz | ±0.1 Hz | |
功率 | ||||
瓦特(VA,var) | i430-Flex | 很大 6000 MW | 0.1 W 至 1 MW | ±1% ±10 個計數 |
1 mV/A | 很大 2000 MW | 0.1 W 至 1 MW | ±1% ±10 個計數 | |
功率因數 (Cos j/DPF) | 0 至 1 | 0.001 | ±0.1% @ 額定負載條件 | |
能量 | ||||
kWh(kVAh,kvarh) | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ±1% ±10 個計數 | |
能量損耗 | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ±1% ±10 個計數 不含線路電阻精度 | |
電源信號 | ||||
閾值電平 | 在兩個獨立的頻率下,閾值、限值和控制信號持續時間可編程 | — | — | |
信號頻率 | 60 Hz 至 3000 Hz | 0.1 Hz | ||
相對 V% | 0% 至 100 | 0.10% | ±0.4% | |
對 V3s(3 秒平均值) | 0.0 V 至 1000 V | 0.1 V | ±;±5% 額定電壓 | |
通用技術規格 | ||||
便攜箱 | 設計堅固且防震,帶有一體式防護皮套 用于傾斜的直立位置時,擁有 IEC60529 IP51 級防塵防水滴性 撞擊和振動 經受住 30 g 撞擊,振動等級:按照 MIL-PRF-28800F 2 級要求為 3 g 正弦,隨機振動 0.03 g 2/Hz | |||
顯示屏 | 亮度:200 cd/m 2(典型值,使用電源適配器),90 cd/m 2(典型值,使用電池電源) 尺寸:127 x 88 mm(對角線 153 mm/6.0) LCD 分辨率:320 x 240 像素對比度與亮度:用戶可調,溫度補償 | |||
數據存儲 | 標準 8 GB SD 存儲卡(兼容 SDHC,F(xiàn)AT32 格式),很大可選 32 GB 屏幕保存和多個數據內存,可存儲包括錄像在內的數據(取決于內存容量) | |||
實時時鐘 | 對于趨勢模式、瞬變顯示和系統監測和事件捕獲的時間和日期進行標示 | |||
使用環境 | ||||
工作溫度 | 0 °;C 至 +40 °C;+40 °C 至 +50 °C(不含電池) | |||
存放溫度 | -20 °C 至 +60 °C | |||
濕度 | +10 °C 至 +30 °C: 95% 相對濕度(非冷凝) +30 °C 至 +40 °C: 75% 相對濕度(非冷凝)<br style=& |
